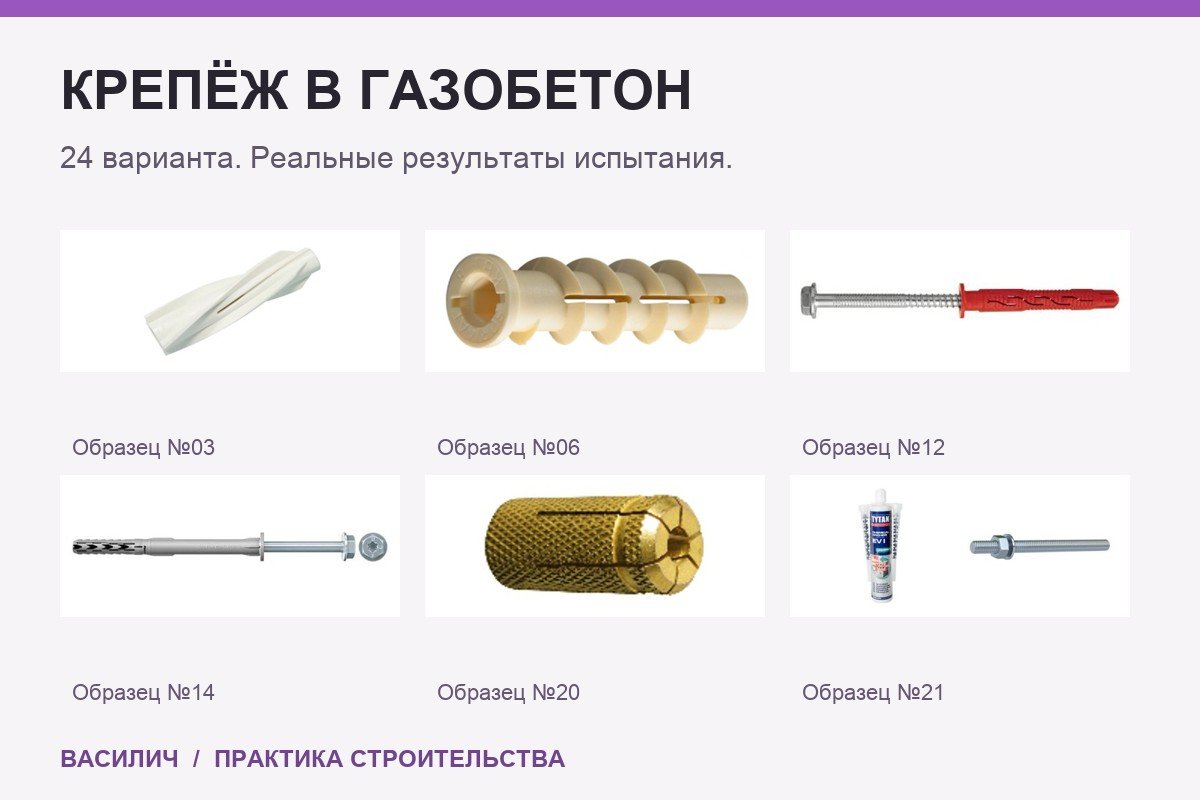

Крепёж для газобетона: испытали 24 варианта — что показал тест

Можно ли надёжно повесить шкаф или полку на газобетон? Андрей Василев испытал 24 варианта крепежа — от обычного самореза до химического анкера. Здесь собраны видео, изображения образцов и полные результаты эксперимента.

Что и как испытывали

Для эксперимента использован газобетон плотностью 400 кг/м³. В сценарии указана прочность на сжатие 25 кг/см². Большинство образцов испытывали на отдельных фрагментах блока: передавали нагрузку через весы и фиксировали пиковое показание при вырыве крепежа или разрушении основания.

В некоторых опытах автор намеренно менял способ установки. Эти эпизоды показывают поведение образца в заданных условиях, но не заменяют инструкцию производителя. Размеры и наименования ниже сверены с итоговой таблицей автора; пояснения — со сценарием видео.

Видео: 24 варианта на испытательном стенде

Открыть видео на YouTube

Результаты всех 24 испытаний

Сохранена нумерация из авторской таблицы. Изображения взяты из неё же. Надпись «Нет замера» означает, что соединение или блок разрушились до измерения усилия на вырыв.

01 / Саморезы и специальные дюбели

ОБРАЗЕЦ №01

Саморез по дереву 3,5х55

54 кгс

Пиковое усилие в опыте

ОБРАЗЕЦ №02

Саморез по дереву 3,5х100

86 кгс

Пиковое усилие в опыте

ОБРАЗЕЦ №03

Дюбель для газобетона GB 10. Размер 10х60. Шуруп диаметр 10мм

156 кгс

Пиковое усилие в опыте

В опыте использован обычный шуруп вместо специального шурупа системы GB.

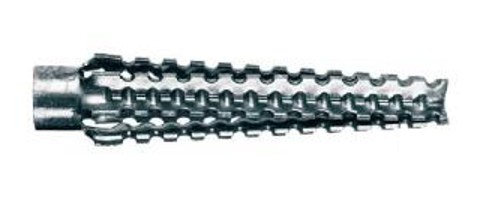

ОБРАЗЕЦ №04

Металлический распорный забивной дюбель FMD. Размер 8х38 мм. Шуруп 6х30

76 кгс

Пиковое усилие в опыте

Перед монтажом автор просверлил отверстие, отступив от описанной в сценарии инструкции.

ОБРАЗЕЦ №05

Металлический распорный забивной дюбель FMD. Размер 10х60 мм. Шуруп 8х60

166 кгс

Пиковое усилие в опыте

При первой установке блок раскололся. Значение получено при повторном опыте.

ОБРАЗЕЦ №06

Анкер для газобетона нейлоновый. Размер 14х70.

232 кгс

Пиковое усилие в опыте

Анкер вышел из посадочного места.

ОБРАЗЕЦ №07

Винтовой нейлоновый дюбель 14×36 мм, саморез 4,5×35 мм

100 кгс

Пиковое усилие в опыте

Винтовой нейлоновый дюбель с саморезом. В исходной таблице назван дюбелем-гвоздём.

ОБРАЗЕЦ №08

Шуруп по бетону 7,5×92 мм

Шуруп по бетону. Размер 7,5х92 мм

18 кгс

Пиковое усилие в опыте

02 / Рамные и фасадные крепления

ОБРАЗЕЦ №09

Дюбель металлический рамный. Размер 10х72мм

80 кгс

Пиковое усилие в опыте

ОБРАЗЕЦ №10

Дюбель металлический рамный. Размер 10х110мм

80 кгс

Пиковое усилие в опыте

Размер 10×110 мм — из итоговой таблицы. В сценарии указан 10×140 мм.

ОБРАЗЕЦ №11

Универсальный дюбель HILTI HUD. Размер 8х60 мм

112 кгс

Пиковое усилие в опыте

В ходе испытания газобетон раскололся.

ОБРАЗЕЦ №12

Дюбель фасадный с шурупом с потайной головкой HILTI HRD-C. Размер 10х80 мм

208 кгс

Пиковое усилие в опыте

208 кгс — повтор на целом блоке. На фрагменте блока в видео получено 112 кгс.

ОБРАЗЕЦ №13

Дюбель с шурупом FUR T 8х80 мм

76 кгс

Пиковое усилие в опыте

ОБРАЗЕЦ №14

Фасадный дюбель с шестигранным шурупом fischer SXR FUS прессшайбой шлиц TX ОЦ, 10x120 мм

160 кгс

Пиковое усилие в опыте

ОБРАЗЕЦ №15

Фасадный дюбель fischer SXR T с потайным шурупом шлиц, 10x100 мм

172 кгс

Пиковое усилие в опыте

ОБРАЗЕЦ №16

Фасадный дюбель fischer SXR T с потайным шурупом шлиц, 10x60 мм

Нет замера

Пиковое усилие в опыте

Блок раскололся при закручивании. Пиковое усилие вырыва не измерено.

03 / Дюбели-гвозди, анкеры и клеевые составы

ОБРАЗЕЦ №17

Дюбель гвоздь. Размер 8х80 мм

46 кгс

Пиковое усилие в опыте

ОБРАЗЕЦ №18

Дюбель гвоздь. Размер 6х40 мм

26 кгс

Пиковое усилие в опыте

ОБРАЗЕЦ №19

Дюбель гвоздь. Размер 6х60 мм

22 кгс

Пиковое усилие в опыте

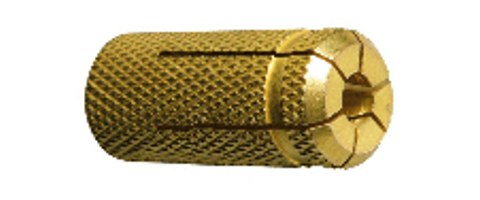

ОБРАЗЕЦ №20

Анкер забивной латунный М8

72 кгс

Пиковое усилие в опыте

ОБРАЗЕЦ №21

Химический анкер TYTAN, Диаметр отверстия 10 мм, глубина 100 мм; шпилька диаметром 8 мм

680 кгс

Пиковое усилие в опыте

Эксперимент со шпилькой М8: отверстие Ø10 мм, глубина 100 мм. Монтаж с отступлениями от описанной инструкции — не образец установки.

ОБРАЗЕЦ №22

Шпилька М8 + монтажный клей Titebond Heavy Duty

32 кгс

Пиковое усилие в опыте

Шпилька М8, отверстие Ø10 мм, глубина 100 мм. Монтажный клей Titebond Heavy Duty.

ОБРАЗЕЦ №23

Дюбель гвоздь. Размер 6х60 мм + Химический анкер TYTAN

60 кгс

Пиковое усилие в опыте

Экспериментальная комбинация крепежа и химического состава.

ОБРАЗЕЦ №24

Шпилька М8 + монтажный клей Tytan Professional Hydro Fix

Нет замера

Пиковое усилие в опыте

Шпилька М8 на Tytan Professional Hydro Fix не выдержала затяжку. Пиковое усилие не измерено.

Почему один дюбель показал 112 и 208 кгс

Дюбель Hilti HRD-C 10×80 мм на фрагменте газобетона показал 112 кгс, а при повторе на целом блоке — 208 кгс. В итоговую таблицу вошёл второй результат. Изменился не размер крепежа, а условия его работы в основании.

Поэтому результат одного опыта нельзя переносить на любую стену. Важны прочность основания, расстояния до краёв, глубина установки и направление нагрузки.

Химический анкер: что стоит за результатом 680 кгс

Максимальное показание в эксперименте получил химический анкер TYTAN со шпилькой М8. При этом автор использовал состав с отступлениями от описанной в сценарии инструкции. Результат 680 кгс относится только к этому опыту и не является разрешённой нагрузкой на крепление.

Химический анкер нужно выбирать как систему: состав, шпилька, основание, отверстие, очистка и время отверждения должны соответствовать документации конкретного продукта. Гильзу применяют, когда она предусмотрена системой. Универсальное время ожидания «20 минут» из опыта переносить на другие условия нельзя.

Как выбрать крепёж для своего дома

Пять проверок перед монтажом

1. Уточните плотность, прочность и толщину газобетона.
2. Определите нагрузку с содержимым, её направление и возможные рывки.
3. Проверьте применимость конкретного крепежа к вашему основанию.
4. Выполните сверление, очистку, установку и затяжку по инструкции производителя.
5. Соблюдайте глубину заделки, расстояния до края и между креплениями; для химических составов — условия отверждения.

Например, нагрузочные характеристики Fischer GB 10 привязаны к предусмотренному системой шурупу и условиям применения. Замена элементов может сделать паспортные данные неприменимыми. Деление результата опыта на два также не заменяет расчёт.

Что показал эксперимент

Крепления в газобетоне могут работать очень по-разному. Увеличение длины не всегда повышает результат, небольшой фрагмент блока влияет на характер разрушения, а монтажный клей не заменяет анкерную систему. Таблица помогает увидеть эти различия; окончательное решение для дома принимают по условиям монтажа и документации крепежа.

Автор эксперимента — Андрей Василев, «Василич». Источники: видео, авторский сценарий и итоговая таблица испытаний. Результаты относятся к показанным образцам и условиям опыта.
